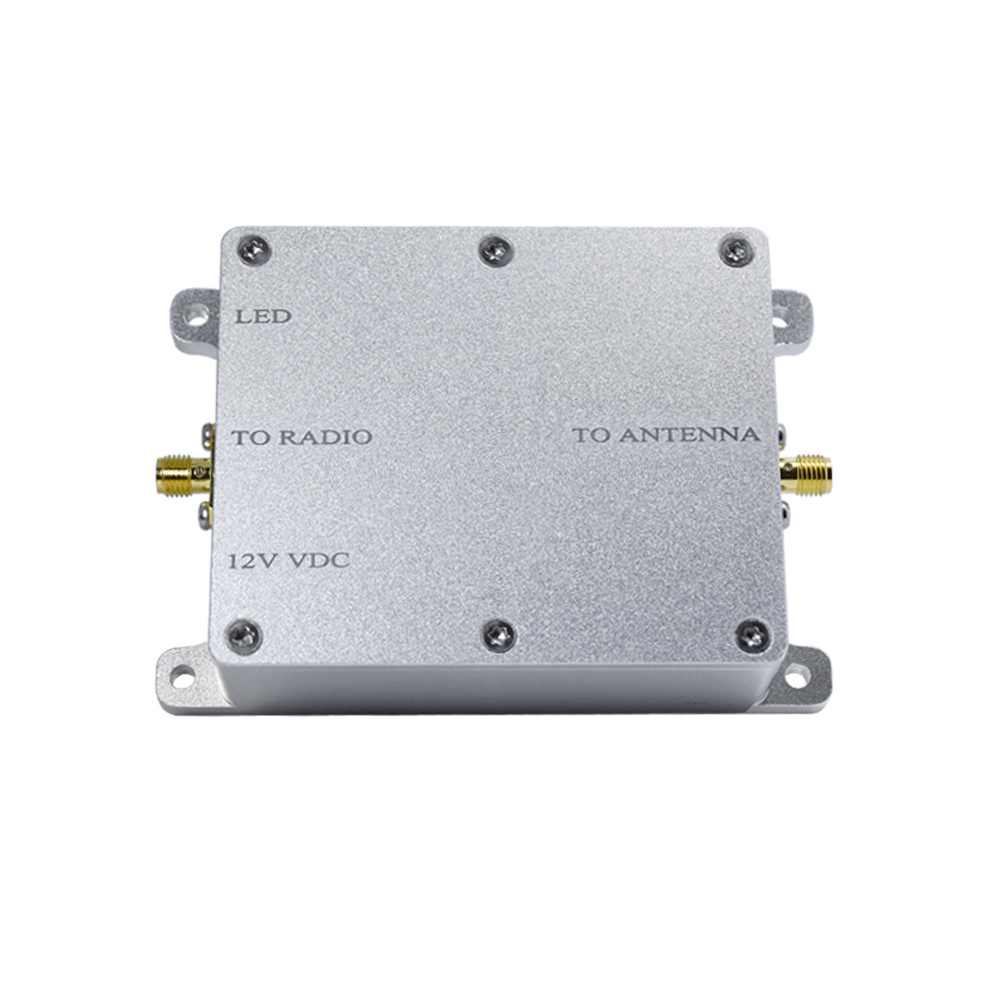

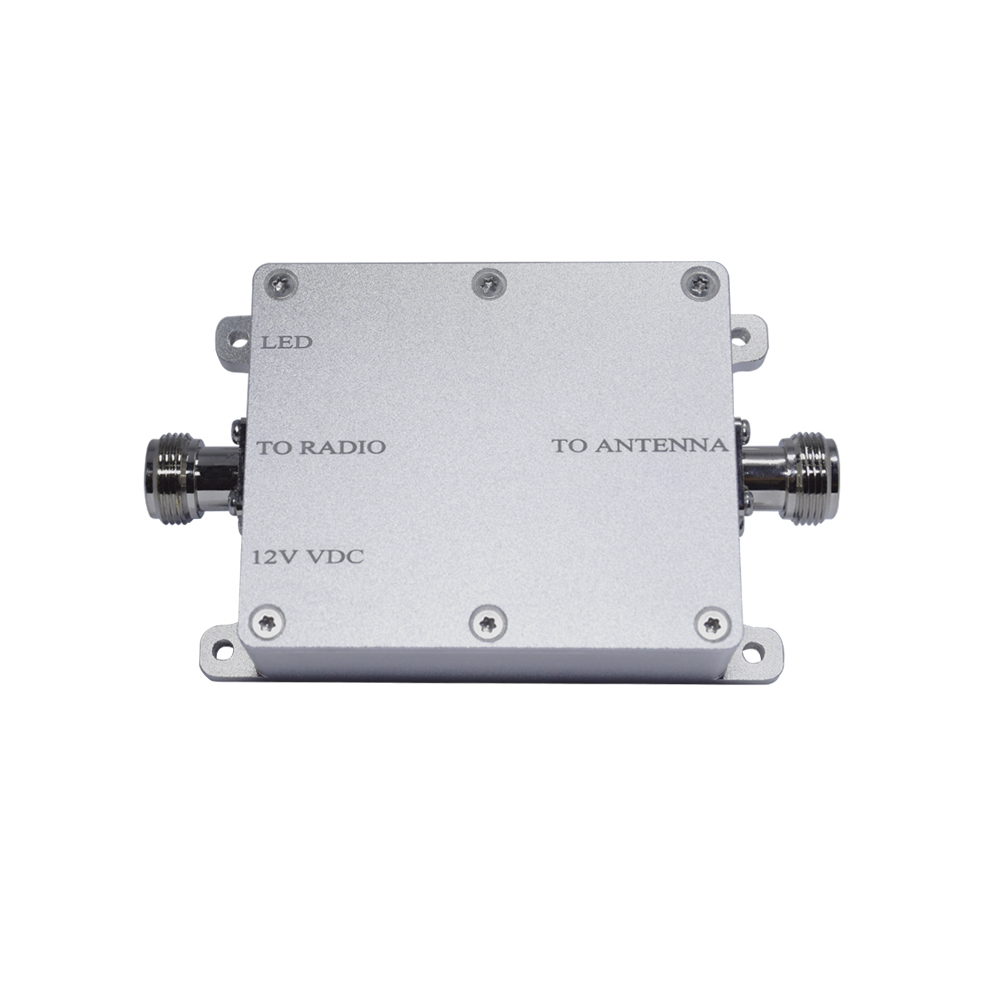

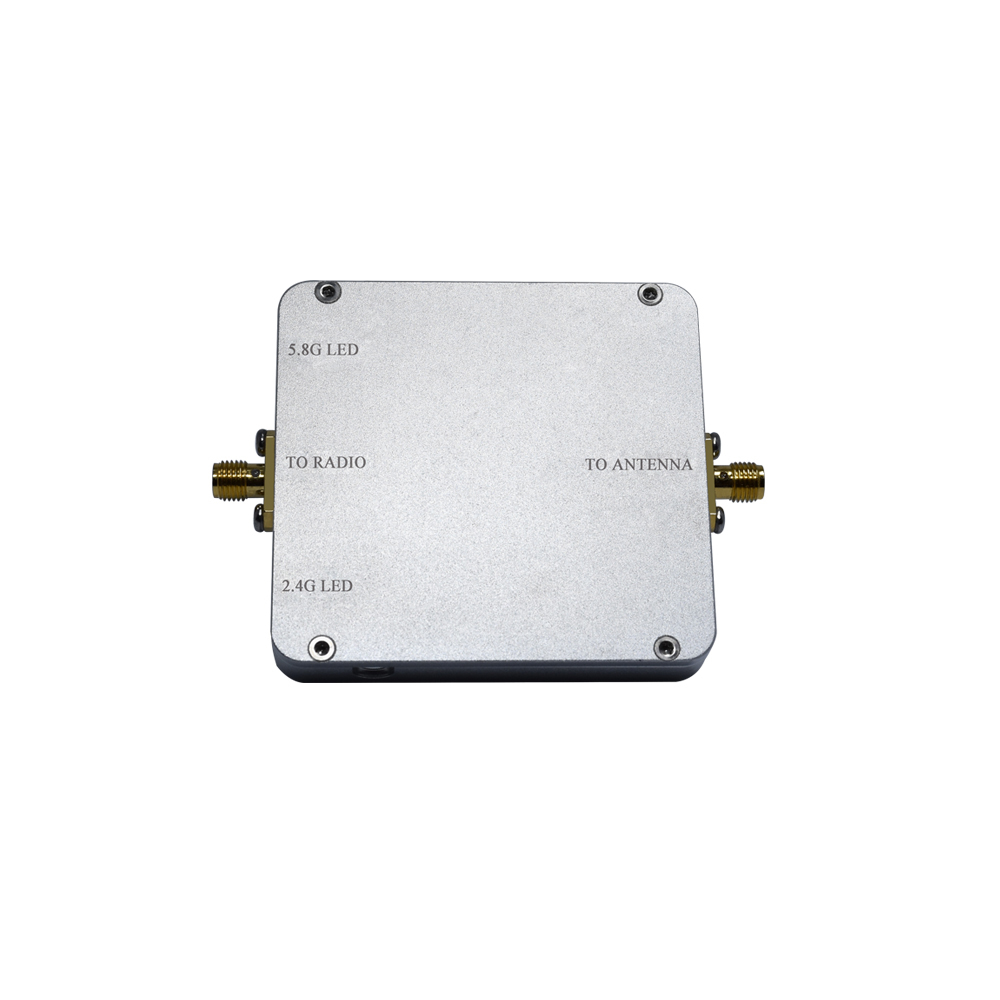

Nieuw ontworpen 12V wifi 2.4ghz 5.2ghz 5.8ghz 3W 5W bidirectionele DDS dual band eindversterkermodule
TX-ZS240010 is een hoogwaardige, energiezuinige 3W dual band eindversterkermodule, de eindversterkermodule heeft ontvangst- en zendfuncties die het signaal over lange afstanden versterken. En de bidirectionele 3W eindversterkermodule maakt gebruik van toonaangevende single-carrier modulatietechnologie. De module maakt gebruik van toonaangevende single-carrier modulatietechnologie en werkt op 12V, waardoor het communicatiebereik van draadloze radiofrequentie aanzienlijk wordt vergroot. Verder bieden we verschillende specificaties zoals 4W, 5W en 10W om te voldoen aan verschillende gebruiksomgevingen.
Toepassingen
IEEE 802.11 b/g/n WLAN-systeem
Bluetooth/Zigbee Signaalverlenger
Smart Home Systems Signaalverlenger
Draadloze Camera's Signaalverlenger
Drone Signaalverlenger
Kenmerken
50X de kracht, waardoor de linkkwaliteit en dekking van gecertificeerde WLAN-apparaten worden verbeterd
2,5dB ultra-lage ruis
Breed 6V tot 16V bedrijfsingangsbereik
Werkt met gecertificeerde IEEE 802.11b/g/n draadloze LAN-apparaten
Gewoon aansluiten en afspelen, er is geen software vereist
Datasheet
| Nummer |
Items |
Specificaties |
| 1 |
Frequentiebereik |
2400-2500MHz |
| 2 |
Bedrijfsspanning |
6-16V |
| 3 |
Ontvangstversterking |
19dB±1 |
| 4 |
Zendversterking: |
17dB±1 |
| 5 |
Max. uitgangsvermogen (P1dB) |
35dBm(3W) |
| 6 |
Ingangstriggervermogen |
Min:3dBm Max:20dBm |
| 7 |
EVM |
3%@28dBm 802.11g 54Mbps OFDM 64QAM BW 20MHz |
| 8 |
Ruisgetal |
＜2.5dB |
| 9 |
Stroomvoorziening |
580mA@Pout 28dBm 12V |
| 10 |
TX/RX Schakeltijdvertraging |
＜1 us |
| 11 |
LED-indicator |
Zender: Groen; Ontvanger: rood |
| 12 |
Bedrijfstemperatuur |
-40℃～+70℃ |
| 13 |
Opslagtemperatuur |
-40℃～+150℃ |
| 14 |
Bedrijfsvochtigheid |
Tot 95% rel. vochtigheid |
| 15 |
RF-connector |
Ingang: SMA-K; Uitgang: RP-SMA-K |
| 16 |
Stroomaansluiting |
2.5*0.7mm DC (standaard) of 10cm rood/zwarte draad |
| 17 |
Behuizingsgrootte |
76.6*35*14mm |
| 18 |
Behuizingsmateriaal |
Aluminium |
| 19 |
Nettogewicht |
0.06Kg |
Aandachtspunten
1 12V /1A voeding.
2 Koeling wordt aanbevolen, zoals het toevoegen van een koellichaam of radiatorventilator.
3 Antenne moet eerst worden vastgeschroefd, dan de voedingsadapter aansluiten en ten slotte het apparaat aansluiten.
4 De uitgang kan 36dBm bereiken, wanneer het ingangsvermogen 18dBm of 19dBm is (standaardversterking is 17dB).
FAQ
Hoe kan ik de prijs krijgen?
We citeren meestal binnen 24 uur nadat we uw aanvraag hebben ontvangen. Als u zeer dringend de prijs wilt weten, vertel het ons dan in uw e-mail, zodat we uw aanvraag prioriteit geven.
Bent u fabrikant?
Ja, wij zijn de echte fabriek gevestigd in ShenZhen China, we ondersteunen alle producten op maat. En we ondersteunen ook een fabrieksbezoek door uzelf.
Hoe garandeert u de kwaliteit van de goederen?
We hebben geavanceerde technologie en testapparatuur, voor verzending testen we 100%.
