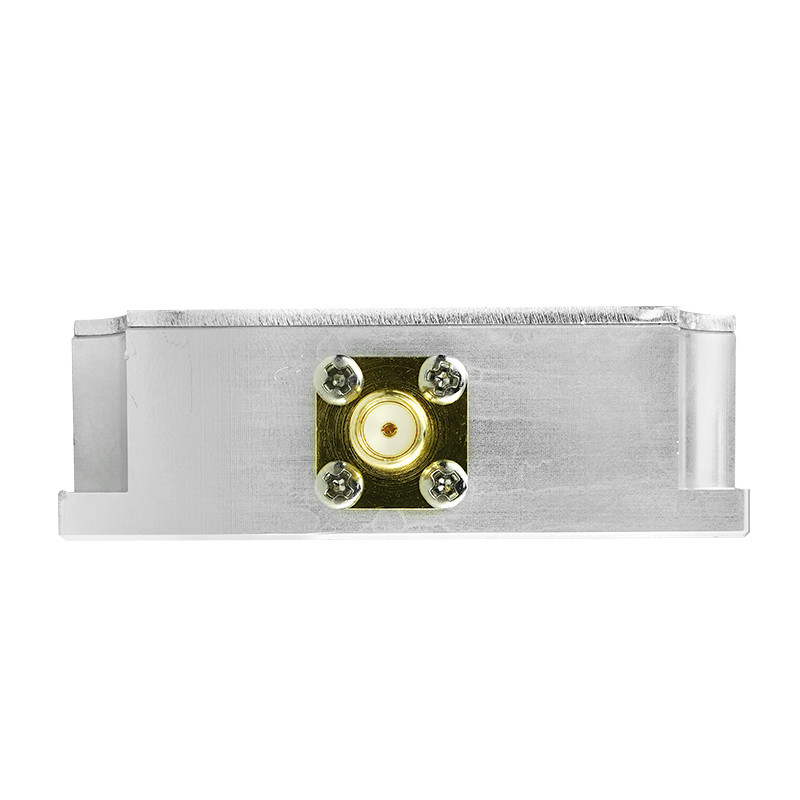

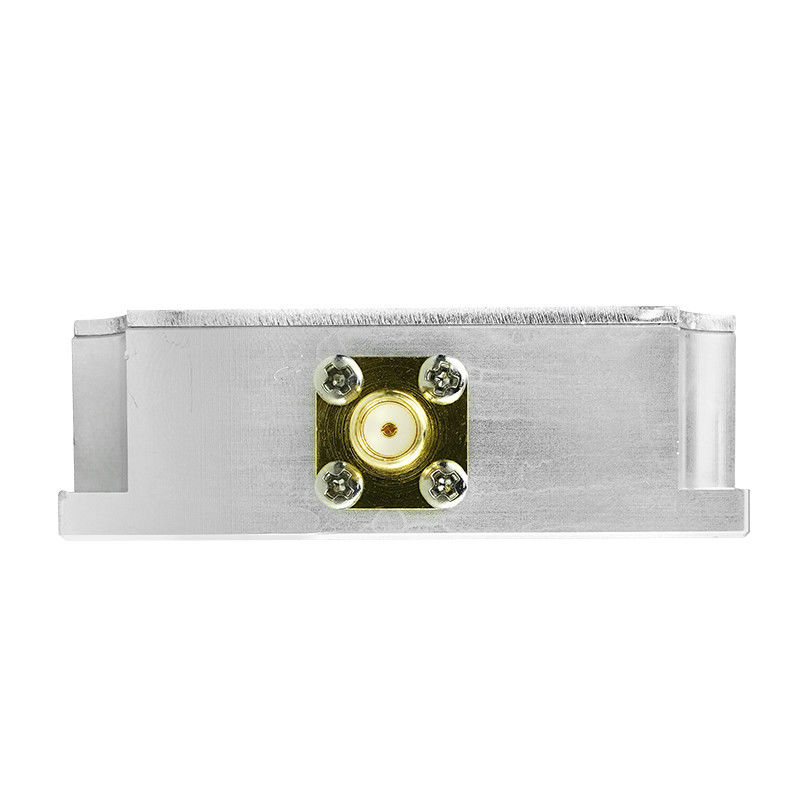

dBm2.4g UAV van 30W 45 de Module van de Signaalstoorzender
1.Product eigenschap
Onafhankelijk R&D-vermogen Bronfabriek Klantgericht De betrouwbare naverkoopdienst
TX2445 is een speciale informatiebeveiligingsmodule voor het blokkeren van UAV beeldtransmissie/de transmissie van het afstandsbedieningsignaal. Deze module heeft de voordelen van al aluminiuminterface, voldoende macht, goede vlakheid in de band, kleine compensatie etc. van hogere en lagere sideband. Het product heeft het lopende indicator LEIDENE licht, met bron van de het bereikinterferentie van VCO de efficiënte, is de temperatuurafwijking zeer klein, en de voeding door de kerncondensator is stabiel en betrouwbaar. De toepassing van geschikt frequentiehoppinguav tegenmaatregeleffect is goed.
2.Main prestatiesindex
Index | Numerieke waarde | Eenheid | Nota | ||
Min | Typisch | Maximum | |||
Signaalfrequentie | 2400 | 2500 | Mhz | ||
Outputmacht | 44.5 | 45 | 45.5 | dBm | |
Bandvlakheid | 1 | dB | |||
Het werkstroom | 3.1 | A |
|
||
Het werkvoltage | 28 | 32 | V | ||
Het werkefficiency | 38 | % | |||
Thermaal compensatie van hogere band | 8 | Mhz | De temperatuur van de moduleoppervlakte: 85°C | ||
Thermaal compensatie van bodemband | 8 | Mhz | De temperatuur van de moduleoppervlakte: 85°C | ||
Gewicht | 0.22kg | ||||
Afmeting | 131*60*18 mm | ||||
Nota: 1. De positieve terminal wordt aangesloten aan de kerncondensator, en de negatieve terminal wordt aangesloten aan de rand van shell 2. Verbind de macht wanneer de antenne wordt verbonden; anders, kan de module worden beschadigd. Alvorens op de module aan te drijven, controleer of het machtsvoltage binnen de toelaatbare waaier is |
3.Dimension
4.Test diagram
