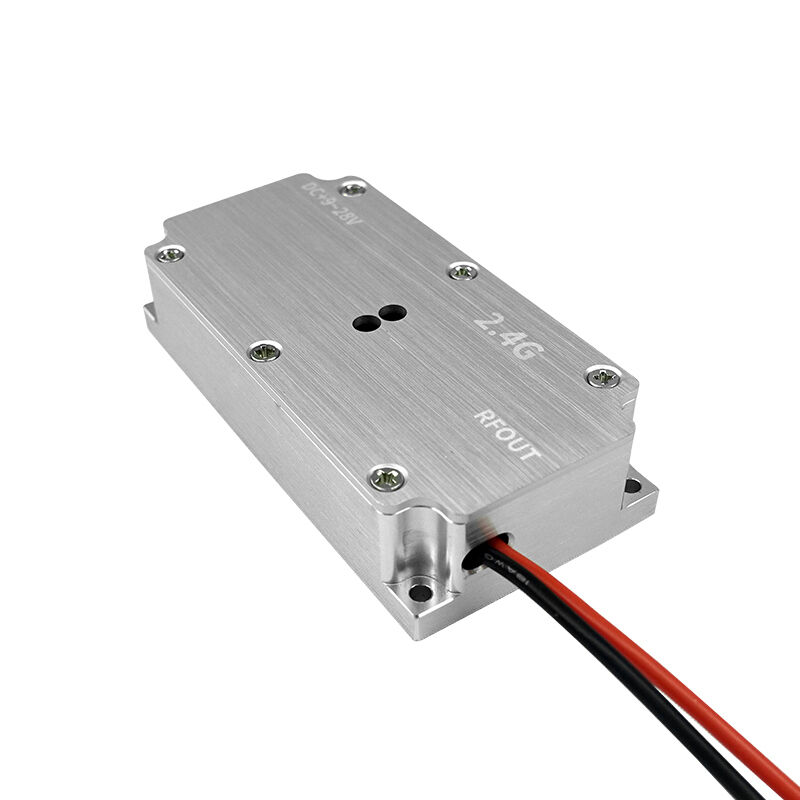

Texin verkoopt 2,4 GHz signaalbronmodules voor gebruik in laaggelegen verdedigingspanelen.

Texin verkoopt groothandel 2,4 GHz signaalbronmodules voor gebruik in laag-altitude verdedigingspanelen

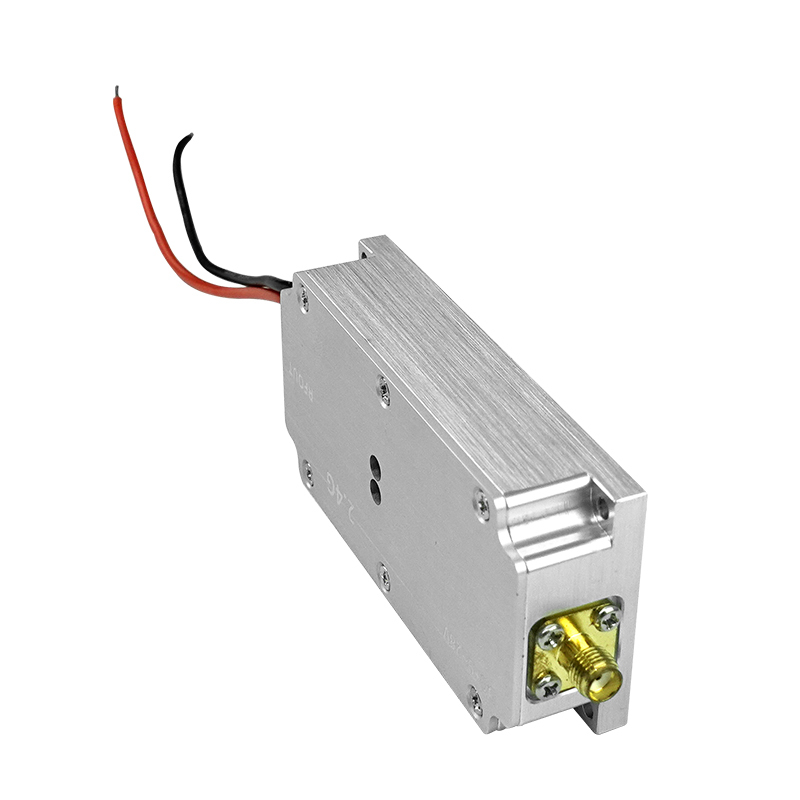

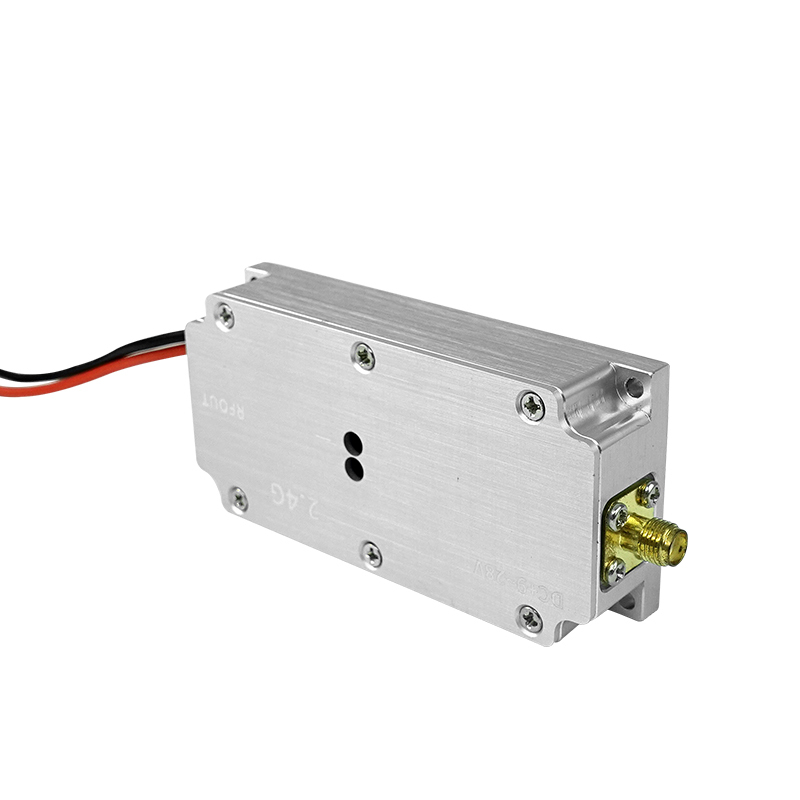

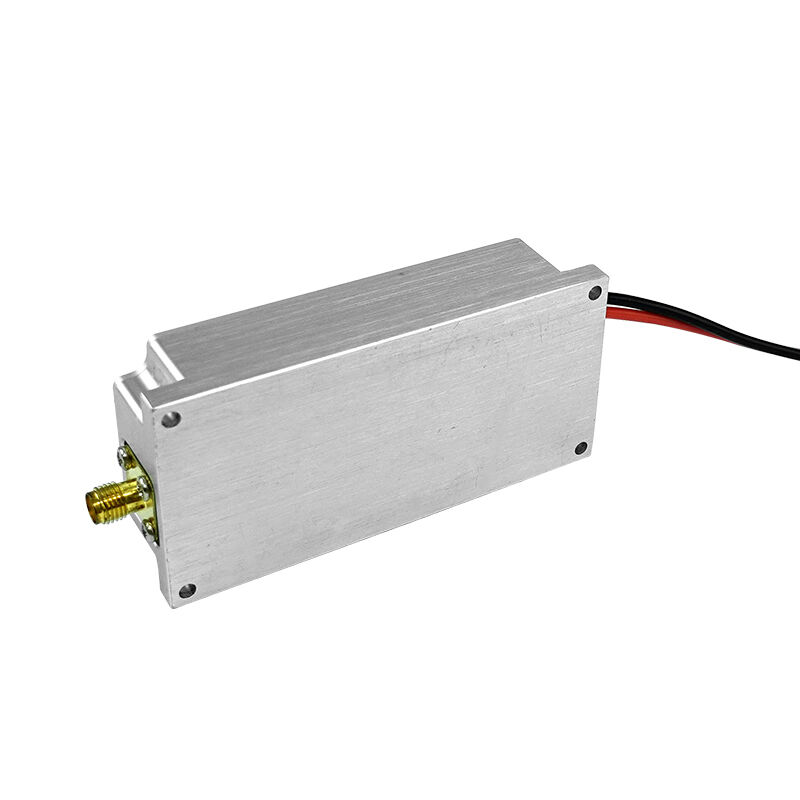

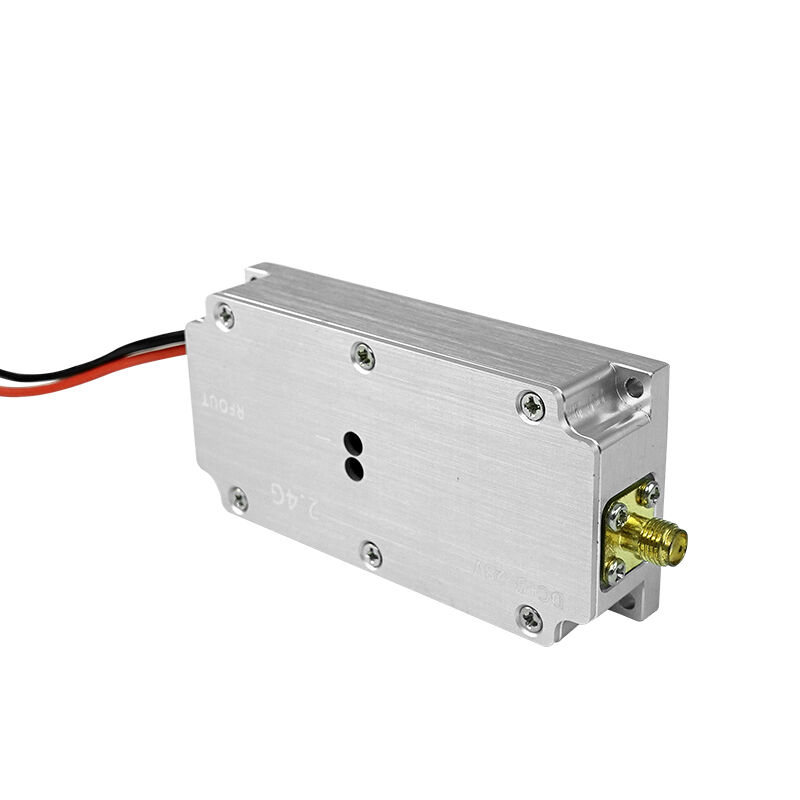

De kleine signaalgenerator van Texin weegt 112 g en geeft een frequentie van 2,4 GHz af. Hij beschikt over instelbare pulsbreedte, amplitude en herhalingsfrequentie en vereist een stabiele werking tussen 12-24V. Hij kan spectrumanalysers kalibreren en testen, en standaard ingangssignalen leveren aan elektronische apparaten en circuits. Deze kleine signaalgenerator kan ook worden gebruikt met eindversterkers om stoorzenders te creëren die elektronische apparatuur in omgevingen op lage hoogte beschermen tegen menselijke veiligheid.

Kenmerken

Frequentie: 2300-2400 MHz

Spanning: 12V-24V

Afmetingen: 83*40*17mm
Gewicht: 112g
Aansluiting: SMA

Datasheet

Functieverklaring

1. Basisfunctie

De digitale modulatiesignaalparameters van de tegenmaatregelbron worden ingesteld op basis van de afstandsbedieningsfrequentieband van de traverser, moduleer Aangepaste frequentie, moduleer stoorzendersignaal via RF-versterker en voer vervolgens uit via antenne, waardoor een stoorzender dronesignaal van wifi-signaal ontstaat

2. Toepassingsspecificatie

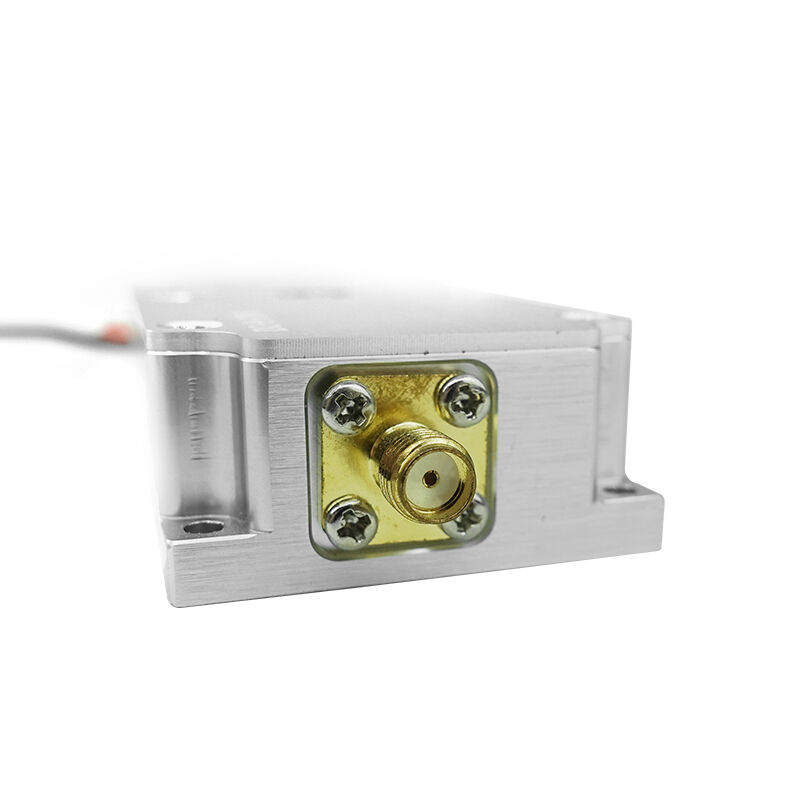

De stoorzendermodule heeft een RF SMA-connector die een impedantie van 50Ω connector heeft, sluit deze aan op de SMA-ingangsinterface van de eindversterkermodule en sluit de uitgang van de eindversterkermodule aan op de zendantenne. De interface-impedantie moet consistent zijn

Na integratie mag de werktemperatuur de werktemperatuur van de module niet overschrijden.

Belangrijkste opmerking

• Voeding moet 24V 1A leveren

• Wanneer het uitgangsvermogen > 5W is, is het noodzakelijk om de warmte te versterken

afvoerbehandeling zoals de thermische lijm, koellichaam en de koelventilator

• Antenne of belasting moet eerst worden aangesloten voordat de voeding wordt aangesloten
