Gedetailleerde informatie

Afmeting (LBH):	28497,560 mm	Antenne -gewicht (kg):	0,35 kg
Werkvochtigheid (%):	10%- 95%	Oppervlaktekleur:	Zwart en grijze kleur
Werktemperatuur (ºC):	-40~65ºC	Input -connectortype:	086 kabel 7 stuks*SMS-J
Maximale invoer:	50W	Ingangsimpedantie:	50Ω
Voor-aan-achterverhouding:	≥18 decibel
Markeren:	SGS GPS Signaalstoorzender , Muur Opgezette GPS-Signaalstoorzender , Draadloze het Signaalstoorzender van USB

Productomschrijving

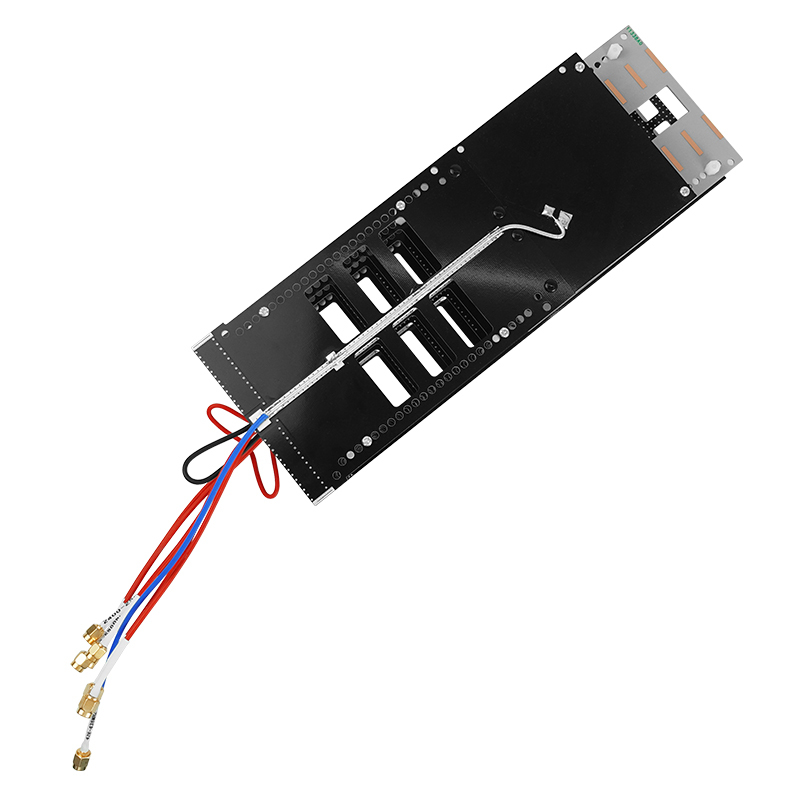

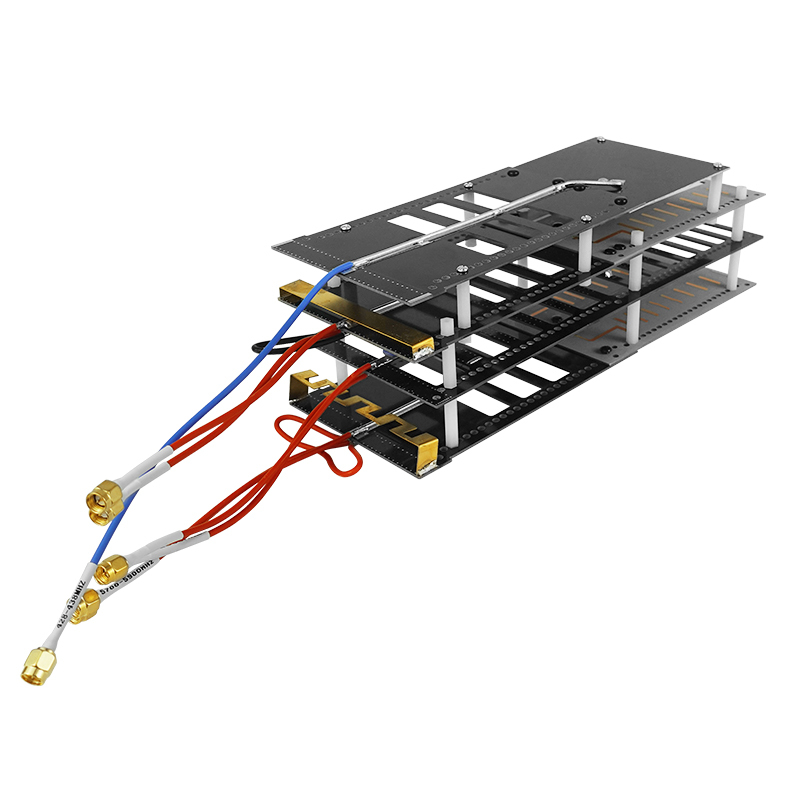

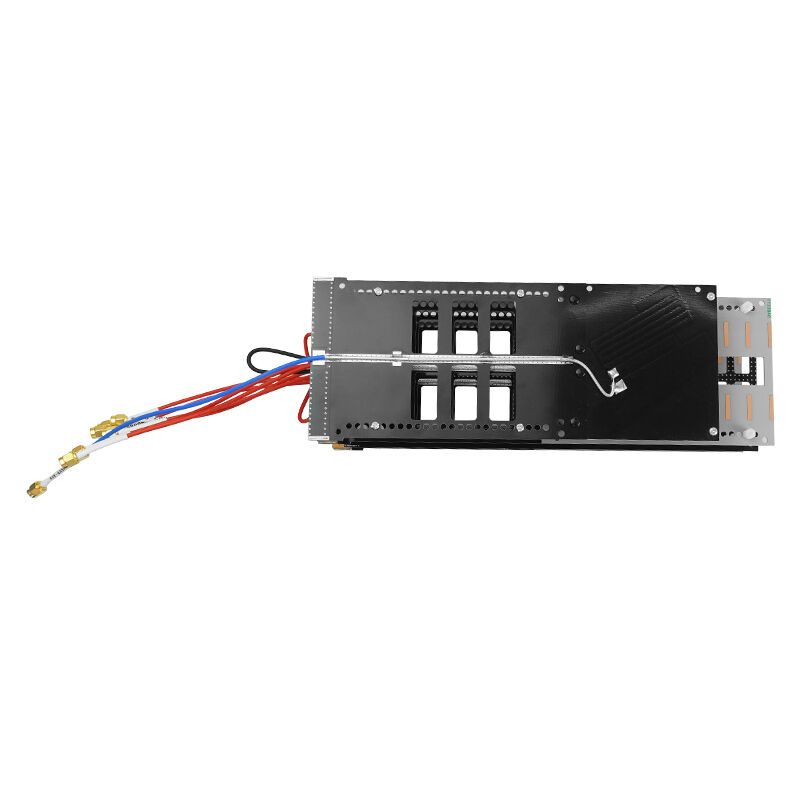

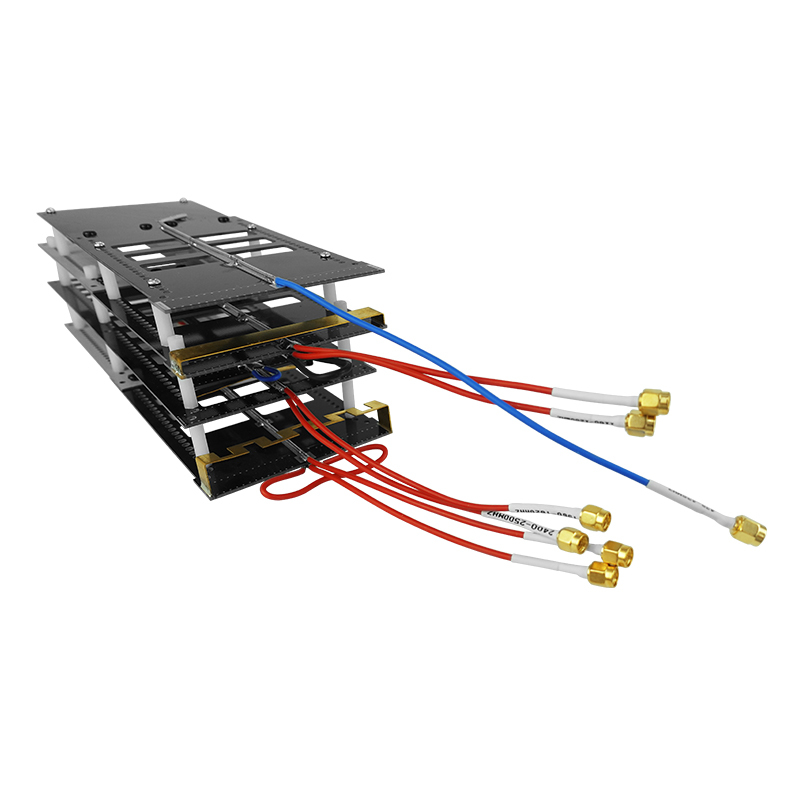

Hoge Versterking 7-Bands PCB Antenne Directioneel 433M/900M/1.2G/2.4G/5.8G voor Hoge Efficiëntie Signaaloverdracht

Productomschrijving

Deze PCB-antenne is een combinatie van meerdere banden met minimale wederzijdse interferentie, een geoptimaliseerde transmissiehoek en een hogere versterking;

Wanneer aangesloten op de eindversterker, kan deze de eindversterker hoog efficiënt helpen bij het verzenden van het versterkende of storende signaal.

Productkenmerken

1.Hoge Efficiëntie & Lage Verliezen

Maakt gebruik van een hoogwaardig PCB-ontwerp en premium RF-materialen voor lage signaalverzwakking en hoge transmissie-efficiëntie. Uitstekende impedantieaanpassing zorgt voor stabiele prestaties, zelfs bij langdurig gebruik met hoog vermogen.

2.Hoge Versterkingsprestaties

Het directionele ontwerp met hoge versterking verbetert de signaaloverdracht en ontvangstafstand, wat zorgt voor een sterkere signaalsterkte en hogere systeemgevoeligheid voor toepassingen over lange afstanden.

3.Zeven-Bands Synthese Technologie

Ondersteunt 7 communicatiebanden, waaronder 2G, 3G, 4G en 5G. Geïntegreerde structuur vermindert interferentie en vervangt meerdere single-band antennes voor eenvoudigere integratie.

4.Hoge Betrouwbaarheid & Stabiliteit

Industriële constructie met lage VSWR en sterke anti-interferentiecapaciteit. Stabiele prestaties in complexe omgevingen, wat zorgt voor betrouwbare werking op lange termijn.

Specificatie

Prestatieparameter
Type	Frequentie (Aangepast)	Versterking	VSWR	Horizontaal Stralingshoek	Verticaal Stralingshoek

433MHz	428-438 MHz	1 dBi	≤1.5	75-90º	68-80º
900MHz	803-930 MHz	5 dBi		72-88º	57-74º
1.2G	1160-1280 MHz	8 dBi		62-75º	55-68º
1.4/1.5/1.6G	1160-1620 MHz	8 dBi		55-75º	52-68º
2.4G	2400-2500 MHz	16 dBi		48-58º	27-38º
5.2G	5100-5350 MHz	17 dBi		35-45º	27-38º
5.8G	5700-5900 MHz	17 dBi		35-45º	27-38º

Voor-achter verhouding		≥18 dB
Ingangsimpedantie		50Ω
Maximaal ingangsvermogen		50W
Type ingangsconnector		086 kabel 7 stuks*SMS-J

Mechanische parameter

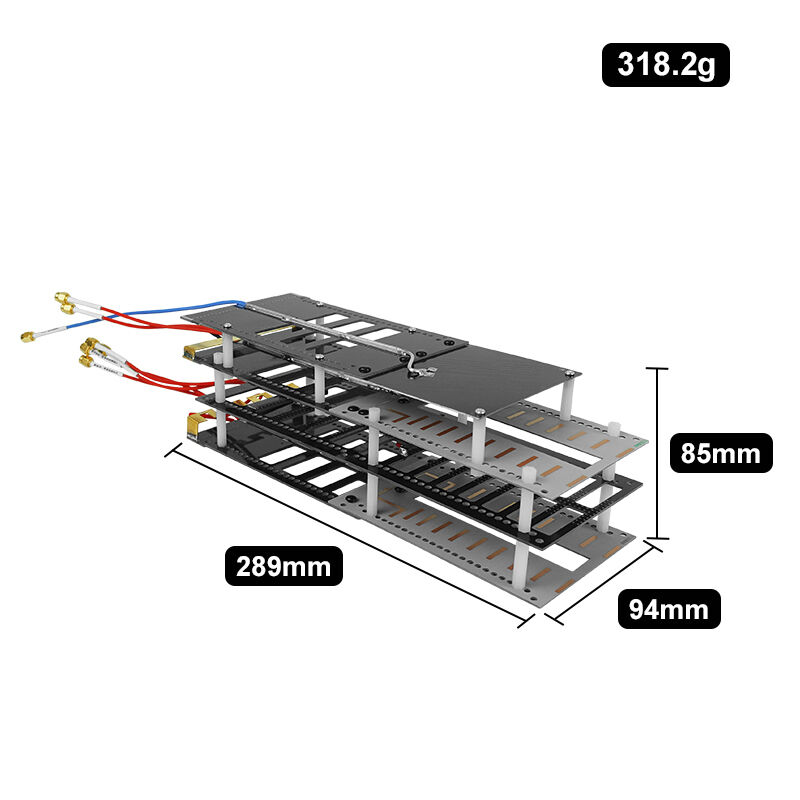

Afmeting(LBH)		28497.560mm

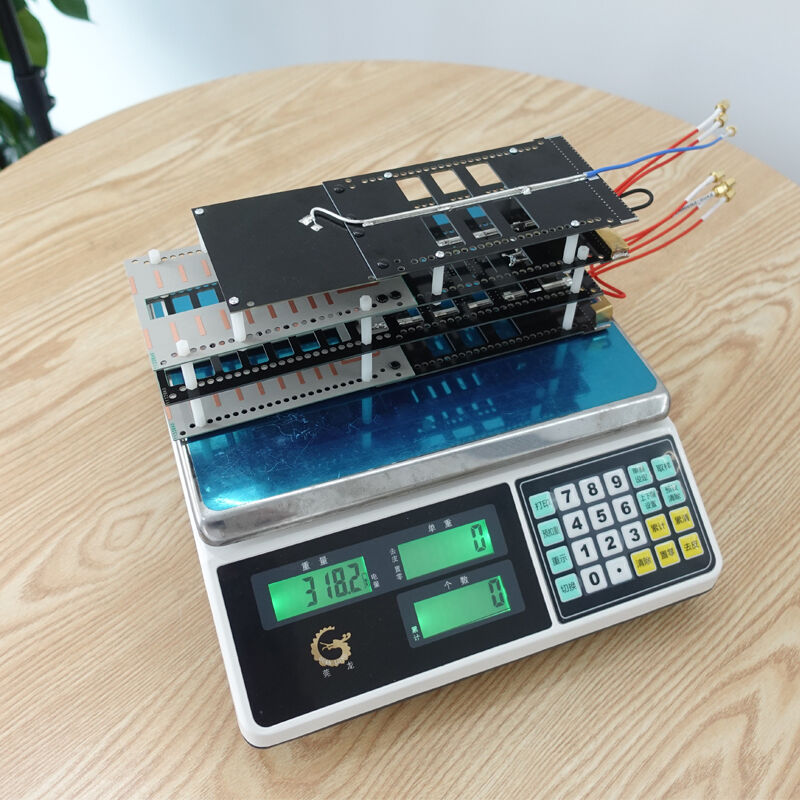

Antenne gewicht(kg)		0.35kg
Werkvochtigheid(％)		10%- 95%
Oppervlakte kleur		Zwart & grijs
Werktemperatuur(ºC)		-40～65 º

Ideale toepassingen

1.Integratie van RF-eindversterkermodules

2.Signaalversterking & tegenmaatregelsystemen
3.Drone & apparaat signaalbeheer
4.Industriële draadloze communicatietests
5.R&D en engineering ontwikkelingsprojecten

High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J voor RF Versterking & Signal Management Product 0

Beoordelingen en recensie

Algemene Beoordeling

5.0

Gebaseerd op 50 beoordelingen voor deze leverancier

Beoordelingsmomentopname

Het volgende is de verdeling van alle beoordelingen

5 sterren

100%

4 sterren

3 sterren

2 sterren

1 sterren

Alle recensies

Kyle

Croatia (local name: Hrvatska) Feb 10.2026

Het is nuttig. (20)

The product is excellent and deserves 5 stars.

Arthur

Estonia Feb 10.2026

Het is nuttig. (10)

Good quality ！Best service !

Alexander Troy

Belarus Feb 2.2026

Het is nuttig. (5)

It is good !

label:

Plaats van herkomst:	Shenzhen, Guangdong, China
Merknaam:	TX TELSIG
Certificering:	ISO9001,SGS,CE
Modelnummer:	Tx-CM12

Min. bestelaantal:	1
Prijs:	Negotiated
Verpakking Details:	K=K 5 laagdocument karton
Levertijd:	1-3 dagen
Betalingscondities:	L/C, D/A, D/P, T/T,
Levering vermogen:	10000pcs per maand
