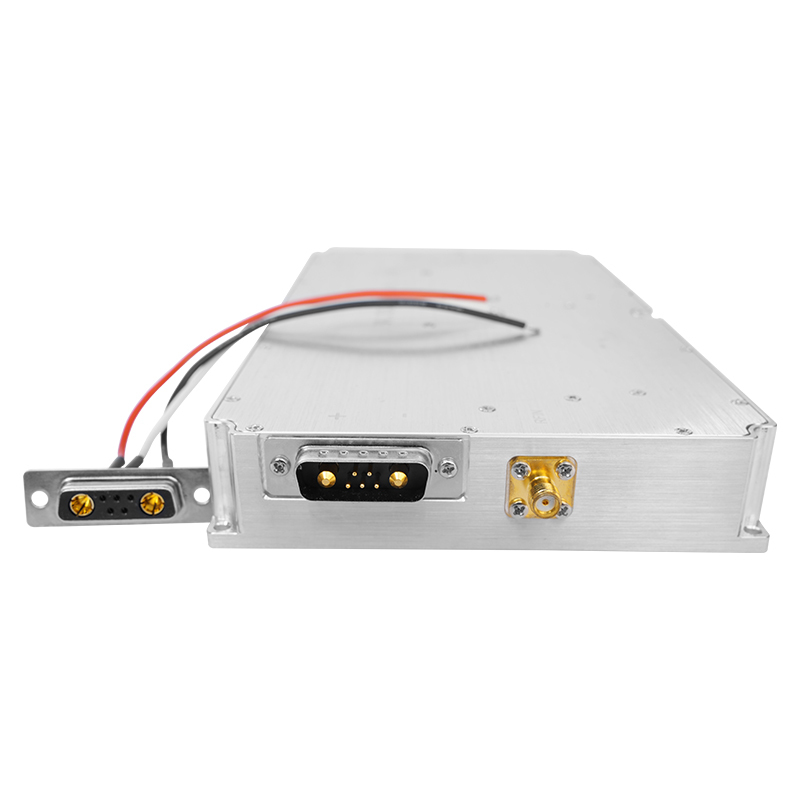

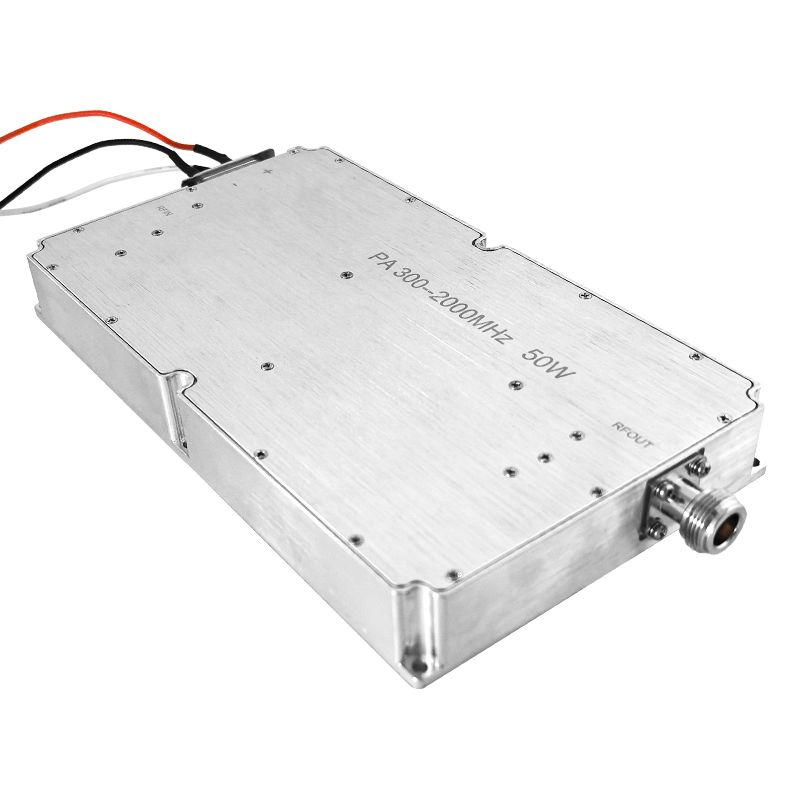

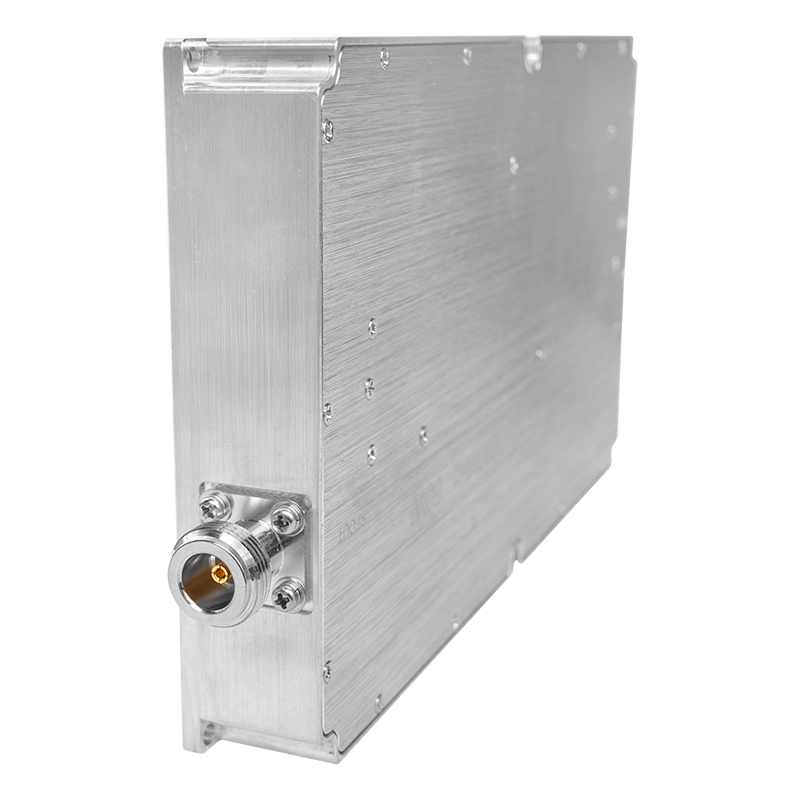

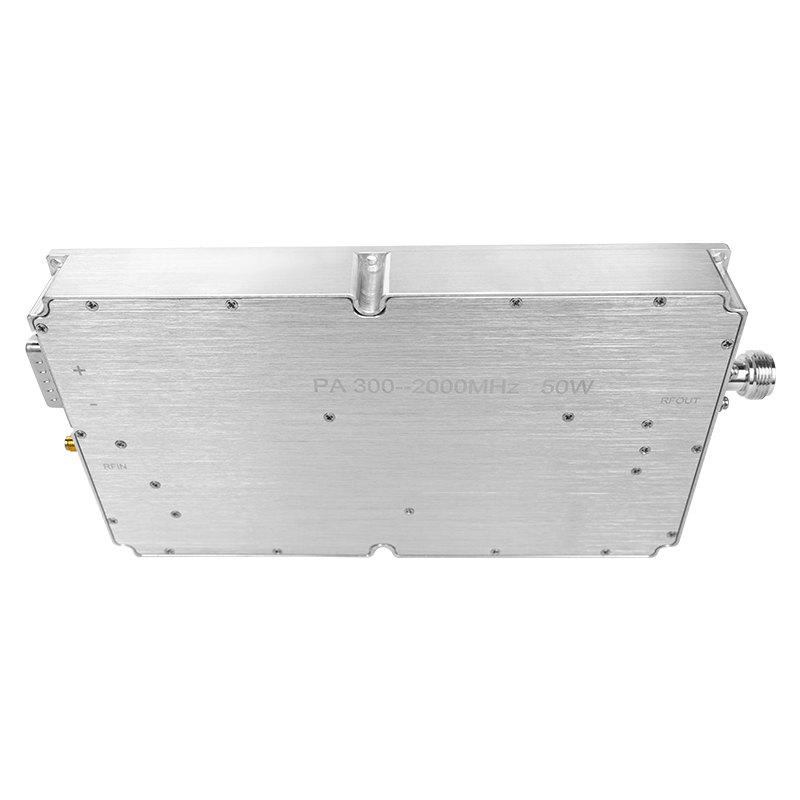

TXtelsig wifi 2g 3g telefoonsignaal blokker module PA breedband eindversterker module 32V module
TX3002700100 Het model van TXtelsig is perfect voor signaalblokkering volgens verschillende toepassingen. De PA eindversterker module kan worden gebruikt in examenruimtes, trainingsruimtes, vergaderruimtes, conferentieruimtes
bioscopen, bibliotheken, kerken, ondergrondse parkeerplaatsen en andere plaatsen waar
verboden telefoonsignaal, dronesignaal en andere signalen nodig zijn, dekking 300-2700mhz.
* Blokkerend signaal: 400mhz 800mhz 900mhz 1.2ghz 2g 3g etc. op maat.
* Uitgangsvermogen 100W 50W op maat.
* Blokkeerstraal: 500-2000 meter afhankelijk van de werkelijke omgeving.
* Het is klein en ruimtebesparend voor meerdere apparaten zoals vaste draagbare jammer apparaten.
* Heroxidatie Duurzaam aluminiumlegering metalen buitenkant helpt tegen corrosie en warmteafvoer.
* Compact ontworpen en draagbaar om mee te nemen.
10 kanaalfrequenties kunnen naar behoefte worden aangepast, zoals onderstaande opties:
GSM, CDMA, UMTS, LTE, 5G, WIFI, VHF, UHF, etc.
135MHz, 174MHz, 315MHz, 433MHz, 470MHz, GPSL1, L2, 800MHz, 900MHz,1800MHz
2100MHz, 2300MHz, 2500MHz, 2600MHz
| Nee. |
Beschrijving |
Symbool |
Min |
Typ |
Max |
Eenheid |
Opmerking |
|
|
Bedrijfsfrequentie |
BW |
300 |
|
2700 |
MHz |
|
|
|
Ingangsvermogen |
Pin |
|
2 |
|
dBm |
|
|
|
Uitgangsvermogen CW |
Psat |
49 |
50.5 |
|
dBm |
Continu golf |
|
|
Versterking |
Gp |
|
48.5 |
|
dBm |
@ Pin=2 dBm |
|
|
Versterkingsvlakheid |
△Gp |
|
±1.5 |
|
dB |
@ Pin=2 dBm |
|
|
Ingangsretourverlies |
S11 |
|
-15 |
|
dB |
|
|
|
Bedrijfsspanning |
Vdc |
28 |
32 |
32 |
V |
|
|
|
Stroomverbruik |
A |
|
8 |
11 |
A |
@ Pout＞80W |
|
|
RF Connector Ingang |
|
SMA, Vrouwelijk |
|
|
|
|
RF Connector Uitgang |
|
N- Vrouwelijk |
|
|
|
|
Gewicht |
|
0.95 |
Kg |
|
|
|
Lengte*Breedte*Hoogte |
|
220*90*25 |
mm |
|
|
|
Max ingangsvermogen |
PinMax |
≤10 |
dBm |
|
|
|
Interface Definitie
(7W2 Vrouwelijk)
|
VDD |
A1 |
28Vdc |
|
| |
GND |
A2 |
Aarde |
|
| |
Overstroombeveiliging |
1 |
Normale werking: 0V
Overstroombeveiliging: +5V
|
Overstroombeveiliging @ 25A |
| |
Over-temperatuurbeveiliging |
2 |
Normale werking: 0V
Over-temperatuurbeveiliging: +5V
|
Over-temperatuur |
| |
Inschakelen |
3 |
5V~Vdd:AAN
0V:UIT
|
beveiliging @ 100℃ |
| |
GND |
4 |
Aarde |
|
| |
Status |
5 |
Normale werking: 0V
Status beveiliging: +5V
|
|
| |
Totale afmeting |
Opmerking:
1, De totale afmetingen zijn alleen ter referentie;
2, De maat kan naar wens van de klant passend worden vergroot of verkleind;
3, De posities van de ingangsinterface, uitgangsinterface en voedingsinterface kunnen worden gewijzigd volgens de werkelijke behoeften van de klant;
|
